Die Geschäftsleitung der OTAG Vertriebs GmbH & Co. KG will betroffene Geschäftspartner und Kunden noch gesondert ansprechen. Man bedauere diese Entwicklung und werde, auch unter den einschränkenden Bedingungen des Insolvenzverfahrens, nach Kräften weiter für den Erfolg der Strom erzeugenden Heizung lion – Powerblock arbeiten.

Zum vorläufigen Insolvenzverwalter wird Rechtsanwalt Wilfried Pohle, Bahnstraße 1, 34431 Marsberg bestellt.

Technisch einzigartig

Der lion-Powerblock der Firma OTAG war das einzige Mini-BHKW, das auf der technischen Basis einer Dampfkraftmaschine betrieben wurde. Bei diesen auch Dampf-Expansionsmaschine genannten Technik wird durch die Ausdehnung von Wasserdampf ein Kolben angetrieben, der wiederum den Generator antreibt. Die Technologie basiert auf der Dampfprozesstechnik. Kernstück der lion-Powerblocks ist der sogenannte “Linator”. Das Konzept verzichtet vollständig auf drehende Teile – daher der Name Linator (Lineargenerator).

Immer wieder Ärger mit dem Linator

In der Vergangenheit wurden diverse Feldversuche mit Lion-Geräten durchgeführt. Nicht immer hielt der Powerblock, was der Hersteller versprach. So berichtete die Badische Zeitung über den Feldversuch in Kooperation mit dem Versorger Badenova, dass acht Lion-Geräte der Firma OTAG den Test nicht bestanden hatten. Bei allen acht ist die Einheit ausgefallen, die Strom produzieren sollte. Zudem haben die Geräte nur 80 Prozent der angegebenen Heizleistung erbracht. Bei allen OTAG-Geräten habe ein Materialfehler des Herstellers für den Ausfall gesorgt. Massive Kritik übte der Badenova-Sprecher Erich Möck an der Problemlösungsfähigkeit der Herstellerfirma OTAG: “Es wurden einfach zu lange keine Ersatzteile beigebracht. Das ist deutlich mangelhaft.”

Auch beim GASAG-Feldversuch lief es nicht rund. Zu Beginn des Jahres 2008 erfolgte die Umrüstung der im Test befindlichen lion-Powerblocks auf eine komplett neue Linator-Variante mit neuem Ankerrohr und Kompensationsspule, so dass die Geräte mit der vom Hersteller angegebenen Nennleistung betrieben werden konnten. Die danach weiterhin aufgetretenen Störungen, insbesondere an den Linatoren zeigen, dass weiterhin Entwicklungsbedarf besteht um eine für die Markteinführung nötige Standfestigkeit zu erreichen.

Insolvenzbekanntmachung

Amtsgericht Arnsberg, Aktenzeichen: 21 IN 337/11

In dem Insolvenzeröffnungsverfahren über das Vermögen

der im Register des Amtsgerichts Arnsberg unter HRA 5727 eingetragenen OTAG Vertriebs GmbH & Co. KG, Zur Hammerbrücke 9, 59939 Olsberg, gesetzlich vertreten durch persönlich haftende Gesellschafterin, die im Handelsregister des Amtsgerichts Arnsberg unter HRB 6635 eingetragene OTAG Vertriebs-Verwaltungs-GmbH, Zur Hammerbrücke 9, 59939 Olsberg, diese vertreten durch den Geschäftsführer Dipl.- Ing. Franz-Josef Schulte, Zur Hammerbrücke 9, 59939 Olsberg

ist am 08.12.2011, um 14:30 Uhr angeordnet worden (§§ 21, 22 InsO):

Zum vorläufigen Insolvenzverwalter wird Rechtsanwalt Wilfried Pohle, Bahnstraße 1, 34431 Marsberg bestellt.

Verfügungen der Schuldnerin über Gegenstände ihres Vermögens sind nur noch mit Zustimmung des vorläufigen Insolvenzverwalters wirksam (§ 21 Abs. 2 Nr. 2 2. Alt. InsO).

Den Schuldnern der Schuldnerin (Drittschuldnern) wird verboten, an die Schuldnerin zu zahlen. Der vorläufige Insolvenzverwalter wird ermächtigt, Bankguthaben und sonstige Forderungen der Schuldnerin einzuziehen sowie eingehende Gelder entgegenzunehmen. Die Drittschuldner werden aufgefordert, nur noch unter Beachtung dieser Anordnung zu leisten (§ 23 Abs. 1 Satz 3 InsO).

Maßnahmen der Zwangsvollstreckung einschließlich der Vollziehung eines Arrests oder einer einstweiligen Verfügung gegen die Schuldnerin werden untersagt, soweit nicht unbewegliche Gegenstände betroffen sind; bereits begonnene Maßnahmen werden einstweilen eingestellt (§ 21 Abs. 2 Nr. 3 InsO).

21 IN 337/11
Amtsgericht Arnsberg, 08.12.2011

Inhaltsübersicht:

• Vaillant Group – das Unternehmen
• Technische Daten Vaillant Brennstoffzelle Mikro-KWK
• Brennstoffzelle als idealer BHKW-”Antrieb”
• Solid Oxide Fuel Cells (SOFC)
• Feldtest im Rahmen von CALLUX
• Kontakt/Adresse

Vaillant Group – Das Unternehmen

Internationaler Konzern: Der Remscheider Heiz-, Lüftungs- und Klimatechnikspezialist Vaillant Group ist ein international tätiges Unternehmen und seit seiner Gründung im Jahr 1874 in Familienbesitz. Die Vaillant Group erwirtschaftete im Jahr 2010 mit mehr als 12.400 Beschäftigten einen Umsatz in Höhe von 2,3 Mrd. Rund 20% des Gesamtumsatzes wird mit Dienstleistungen wie Wartung und Inbetriebnahmen erwirtschaftet.

Vaillant Brennstoffzellen Mikro-KWK

Prototyp Brennstoffzellen-KWK vorgestellt: Nachdem ein von Vaillant entwickeltes Mikro-Kraft-Wärme-Kopplungssystem auf Brennstoffzellen-Basis 2010 mehr als 12.000 Stunden im Dauerbetrieb erreichte, präsentiert die Vaillant Group einen Prototyp des ersten wandhängenden Mikro-Kraft-Wärme-Kopplungssystems mit Brennstoffzellen-Technologie im Rahmen der Hannover Messe 2011. Das KWK-System soll zukünftig Einfamilienhäuser gleichzeitig mit Wärme und Strom versorgen.

Brennstoffzellen-Pionier: Die Vaillant Group gehört zu den Pionieren bei der Entwicklung von Brennstoffzellen-Heizgeräten und betreibt seit mehr als zehn Jahren Entwicklung auf diesem Gebiet. Bereits 1998 nahm die Vaillant Group die Aktivitäten in Forschung & Entwicklung auf, drei Jahre später präsentierte das Unternehmen den ersten Prototypen eines Brennstoffzellen-Heizgerätes. Die im Jahr 2002 gestarteten Feldtests wurden 2005 erweitert und europaweit mit insgesamt 60 Anlagen durchgeführt. Nach Entwicklungsarbeiten mit drei verschiedenen Brennstoffzellen-Technologien hat die Vaillant Group sich im Oktober 2008 auf Solid Oxide Fuel Cells (SOFC) als vielversprechendste Technologie konzentriert. Die mittlerweile vierte Prototypen-Generation wird jetzt in den CALLUX-Feldtest geschickt.

Technische Daten Vaillant Brennstoffzelle Mikro-KWK

Das vorgestellte Brennstoffzellen-Heizgerät wird mit Erdgas betrieben und ist sowohl für Neubauten als auch für die energetische Sanierung im Gebäudebestand konzipiert. Das kompakte Gerät erzeugt gleichzeitig 2,0 kW Wärme und 1,0 kW Strom.

	Vaillant Brennstoffzellen Mikro-KWK
Anwendungsbereich	Einfamilienhäuser
Brennstoff	Erdgas, Bioerdgas
Brennstoffverbrauch	3,7 kW
Motor/Antrieb	Brennstoffzelle "Solid Oxide Fuel Cells" (SOFC)
Hubraum	./.
Drehzahlbereich	./.
Emissionswerte NOx	n.v.
Emissionswerte CO	n.v.
Geräuschniveau	n.v.
elektrische Leistung (Strom)	1,0 kW
thermische Leistung (Wärme)	2,0 kW
Stromkennzahl	0,50
Wirkungsgrad elektrisch	30-34 %
Gesamtwirkungsgrad	80-85 %
Abmessungen (BxTxH)	98,0 x 62,0 x 60,0 cm
Platzbedarf (BxTxH)	n.v.
Gewicht	n.v.
Vorlauftemperatur	n.v.
Rücklauftemperatur	n.v.
Abgastemperatur	n.v.
Stromanschluss	230 Volt, 50 Hz

Brennstoffzelle als idealer BHKW-”Antrieb”

Überragende Stromkennzahl: Während die Wettbewerber im Bereich von Mikro-KWK-Systemen derzeit auf den Stirlingmotor setzen, sieht Vaillant perspektivisch in der Brennstoffzelle einen deutlichen Technologiesprung. Im Vergleich zu herkömmlichen KWK-Systemen erzeugt das Brennstoffzellen-Heizgerät bei gleichem Energieeinsatz deutlich mehr Strom. Mit einer Stromkennzahl von 0,50 (Verhältnis Strom- zu Wärmeleistung), ist das Brennstoffzellen-Mikro-KWK ganz weit vorne. Zum Vergleich: der Dachs Stirling SE erreicht hier nur einen Wert von 0,16 (1,0 kW_el, 6,1 kW_th).

Flüsterleise: Brennstoffzellen-Heizgeräte bestehen aus nur wenigen beweglichen Teilen. Genau genommen ist eine Brennstoffzelle ein chemischer Energiewandler. Die Energie des Brennstoffes wird umgewandelt in Reaktionsenergie in Form von Strom und Hitze. Da die chemische Reaktion ohne offene Flamme und Explosion funktioniert, ist ein Brennstoffzellen-KWK flüsterleise. Wäre da nicht der obligatorisch notwendige Pufferspeicher, könnte das wandhängende Gerät in jeder Etagenwohnung seinen Dienst verrichten. Das eröffnet völlig neue Absatzpotenziale.

Lange Wartungsintervalle: Systembedingt müssen keine Zündkerzen gewechselt werden, ebenso entfällt ein Ölwechsel. Wo es keine Ventile gibt, können diese nicht verschleissen. Darüber hinaus gelten Brennstoffzellen als die KWK-Technologie mit dem höchsten CO2- und Stickoxid-Vermeidungspotenzial.

Lange Anlaufphase: Eine Brennstoffzelle muss erst auf Temperatur kommen, damit die chemische Reaktion funktionieren kann. Bei Vaillant sah man sich bei den ersten Prototypen-Generationen noch mit Amlaufphasen bis zu neun Stunden konfrontiert. Der aktuelle Prototyp benötigt hingegen nur noch zwei bis drei Stunden für den Kaltstart.

Solid Oxide Fuel Cells (SOFC)

Brennstoffzellen Stack - Bild: staxera

Hochtemperatur-Technologie: Die technische Grundlage des Vaillant Mikro-KWK bilden Brennstoffzellen vom Typ “Solid Oxide Fuel Cell” (SOFC). Die Kernkomponente einer SOFC-Brennstoffzelle ist eine dünne, gasdichte Keramikmembran, auf der zwei dünne poröse Elektroden aufgetragen sind. Die elektrochemische Reaktion der Brennstoffzelle erfolgt in den Elektroden und Ionen wandern durch die Membran. Die zwei Elektroden bestehen aus speziellen Werkstoffen, um auf großer Fläche die chemische Reaktion zu gewährleisten. Die Brennstoffzelle arbeitet bei einer Temperatur von rund 850°C – diese hohe Temperatur ist erforderlich, um die Ionenleitfähigkeit der Keramikmembran zu nutzen. Durch die hohen Temperaturen kann bei der SOFC-Technologie Erdgas direkt als Brenngas eingesetzt werden. Für die Hausenergie-Versorgung also ideal.

Skalierbare Größe: Jede Zelle liefert um 25 Watt elektrische Leistung bei einer Spannung von 0,7 V. Mehrere Zellen werden dann zu einem Stapel (Stack) aufgebaut. Durch die Kraft-Wärme-Kopplung (KWK) arbeiten SOFC-Systeme mit einem Gesamtwirkungsgrad von > 80%, was deutlich höher ist als bei herkömmlichen Systemen. Das führt zu niedrigeren Betriebskosten und weniger CO₂-Emissionen.

Dresdner Brennstoffzellen-Spezialist: Das Kernelement des Vaillant Brennstoffzellen-Systems, ein “Integriertes Stack Modul” (ISM), wird vom Brennstoffzellen-Spezialisten staxera GmbH aus Dresden zugeliefert. Das 2005 gegründete Unternehmen entwickelt und produziert SOFC Hochtemperatur-Brennstoffzellen bzw. SOFC-Zellstapel (sog. “Stacks”). Hinter der staxera GmbH steht übrigens die Webasto AG.

Brennstoffzellen-Lebensdauer: Die staxera GmbH ist sich sehr wohl bewusst, dass om BHKW-Bereich Laufzeiten von mindestens 40.000 Stunden, besser soagr 80.000 Stunden erwartet werden. Im Dezember 2010 erhöhte staxera die Garantiedauer für seine Zellstapel auf 5.000 Stunden. Das würde im BHKW-Bereich einer Laufzeit von üblicherweise einem Jahr entsprechen. Allerdings erreichte die Vaillant-Group im letzten Jahr bereits mehr als 12.000 Stunden Dauerbetrieb. Bei Vaillant ist man überzeugt, dass auf Basis der SOFC-Technologie auch Starten und Stoppen des Systems ohne nennenswerte Einbußen bei der elektrischen Leistung möglich ist. In Feldtests hat staxera bei Stacks neuerer und auch älterer Bauart eine Degradation der Stack-Leistung von weniger als 4% nach 12.0000 Stunden festgestellt.

Feldtests im Rahmen von CALLUX

Ab Herbst 2011 wird das Vaillant Brennstoffzellen-Heizgerät im Rahmen des bundesweiten größten Brennstoffzellen-Praxistests Callux erprobt. Noch in 2011 möchte Vaillant 25 Geräte installieren. In den nächsten zwei Jahren sollen bis zu 150 Brennstoffzellen-KWK in den Praxistest-Betrieb gehen.

Das Ziel des weiteren Prozesses besteht in dem Nachweis der Technologiereife von SOFC-Brennstoffzellen für die Kraft-Wärme-Kopplung sowie der Weiterentwicklung des Prototypen bis zur Serienfähigkeit. Im Rahmen des CALLUX-Zukunftsprojekts, das gemeinsam von Partnern aus der Energiewirtschaft und der Heizgeräteindustrie mit Unterstützung des Bundesministeriums für Verkehr, Bau und Stadtentwicklung im Rahmen des Nationalen Innovationsprogramms (NIP) der Bundesregierung umgesetzt wird, werden rund 800 Brennstoffzellen-Heizgeräte über einen Zeitraum von acht Jahren in Eigenheimen erprobt.

Marktstart frühestens 2016: Nach dem auf mindestens zwei Jahre ausgelegten Feldversuch rechnet die Vaillant-Group mit weiteren zwei bis drei Jahren bis zur Serienreife. Solange will man den Mikro-KWK Markt bei den Ein- und Zweifamilienhäusern mit dem gerade vorgestellten ecoPOWER 1.0 KWK bearbeiten. Das ab Juni 2011 verfügbare Mikro-BHKW wird von einem vergleichsweise altmodischen Viertakt Gas-Motor des Kooperationspartners Honda angetrieben.

Kontakt/Adresse

Vaillant Group
Berghauser Str. 40
42850 Remscheid
Tel: 0180-5-824 552 68 (14 ct./min)
Fax: 02191-18 28-10
www.vaillant-group.com

E.ON Ruhrgas unterstützt Mikro-KWK

Auch wenn eine der Hauptmotivationen von BHKW-Betreibern eine gesteigerte Unabhängigkeit von den Strom-Konzernen ist, darf nicht übersehen werden, dass die überwiegende Mehrheit der Mini-BHKW in Deutschland mit Gas betrieben werden. Und im Gasbereich läuft man wieder den gleichen Konzernen über den Weg, denen man eigentlich aus dem Weg gehen wollte.

Nachholbedarf erkannt

Bereits seit Jahren haben sich diverse Versorger wie z.B. Lichtblick, badenova oder die Berliner GASAG intensiv mit dem Thema Mini-BHKW auseinandergesetzt und treten sogar z.T. als Vertriebspartner von BHKW-Herstellern auf.

Je 1.000 Euro für 100 Mikro-BHKW

Jetzt hat man bei E.ON, immerhin der größte nichtstaatliche Energiekonzern der Welt, den Nachholbedarf erkannt. Nachdem man sich bei E.ON bisher auf kleinere Feldtests im Bereich der Kraft-Wärme-Kopplung beschränkt hatte, legte E.ON Ruhrgas, der größte Gasversorgungskonzern Deutschlands, anlässlich der ISH ein sog. “Push-Programm Mikro-KWK” auf. Auf der weltgrößten Heizungs- und Sanitärmesse ISH 2011 in Frankfurt unterzeichneten E.ON Ruhrgas und vier Hersteller von Mini-KWK Systemen unabhängig voneinander Kooperationsverträge. Ziel ist es, in einem ersten Schritt 100 Mikro-KWK-Anlagen in Ein- und Zweifamilienhäuser zu fördern.

Das Push-Programm umfasst eine Kooperationsvereinbarung mit den folgenen Herstellern von Mikro-KWK-Anlagen:

• De Dietrich Remeha: eVita 25s + 28c, Stirlingmotor, 1.0 kW_el
• Viessmann Group: Vitotwin 300-W, Stirlingmotor, 1.0 kW_el (Marktstart Mai 2011)
• August Brötje GmbH: EcoGen WGS 20.1, Stirlingmotor, 1.0 kW_el (Marktstart Juni 2011)
• Vaillant Group: ecoPOWER 1.0 Mikro-KWK, Honda Gas-Otto-Motor, 1.0 kW_el (Marktstart Juni 2011)

Zunächst wird bis zum 31.12.2012 die Anschaffung eines solchen Systems mit einmalig 1.000 Euro gefördert. Über eine Fortführung wird man bei E.ON Ruhrgas im Oktober 2012 entscheiden.

Ansprechpartner für die Aktion ist der jeweilige Anbieter des Mikro-KWK Systens.

Inhaltsübersicht:

• SenerTec – Das Unternehmen
• Mikro-BHKW mit Stirlingmotor
• Technische Daten Dachs Stirling SE Mikro-KWK
• Dachs Stirlingmotor
• Dachs Pufferspeicher SE 530
• Optional: Warmwasser- und Solarmodul
• BHKW-Förderung
• Feldversuch Dachs Stirling Mikro-BHKW
• Marktstart Dachs Stirling
• Preis Dachs Stirling SE Mikro-KWK
• Kontakt/Adresse

SenerTec – Das Unternehmen

1996 gegründet: Die SenerTec Kraft-Wärme-Energiesysteme GmbH, Schweinfurt, wurde im März 1996 gegründet, um das “Dachs” genannte Mini-BHKW zu produzieren und zu vermarkten. Die Wurzeln der SenerTec GmbH liegen im Hause Fichtel & Sachs. Mittlerweile beschäftigt das Unternehmen rund 130 Mitarbeiter. Der Umsatz lag 2009 bei € 45,5 Mio. Vertrieben werden die Mini- und bald auch Mikro-BHKW über 30 SenerTec-Center und europaweit rund 650 SenerTec-Partner.

Mini-BHKW Marktführer: Stand März 2010 wurden bereits über 22.000 Dachs installiert, alleine über 2.000 in den letzten 12 Monaten. Mit diesen Produktionszahlen ist SenerTec weiterhin europaweit Marktführer.

BDR Thermea: Die englische Baxi Group begann im Jahre 2000 ihr Portfolio durch strategische Unternehmenskäufe aufzubauen. Neben der European Fuel Cell (Brennstoffzellen), Ideal Standard (Armaturen) und der deutschen August Brötje GmbH gehört eben auch SenerTec zu dem Konzern. Im November 2009 gingen die Baxi Group und ein weiterer Heizungsspezialist, die De Dietrich Remeha Gruppe offiziell zu “BDR Thermea” zusammen (Baxi, De Dietrich, Remeha). Durch dieses “Unternehmens-Monopoly” ist eine Situation entstanden, in der drei von fünf Stirling-BHKWs aus einem Konzern-Haus stammen (Brötje EcoGen, De Dietrich Remeha eVita und SenerTec “Dachs Stirling SE”). BDR Thermea ist von der zunehmenden Bedeutung der Mikro-Kraft- Wärme-Kopplung überzeugt und reagiert so auf die Neuausrichtung der Energiemärkte.

Mikro-BHKW mit Stirlingmotor

SenerTec präsentierte auf der internationale Messe für Bad, Sanitär, Heizung, Erneuerbare Energien, Klimatechnikmit (ISH) 2011 mit dem Dachs Stirling SE ein neues Stirling-Gerät in der Mikro-KWK Klasse.

Dachs Stirling SE

Eine Einheit: Anders als die Konzernschwestern Brötje und De Dietrich Remeha sowie Viessmann hat man sich bei SenerTec gegen ein Gerät mit Wandmontage entschieden. Die Gasbrennwertheizung mit integriertem Stirlingmotor wurde kurzerhand an den 530-l- Pufferspeicher montiert und bildet mit diesem eine Einheit.

Stromerzeugende Heizung: Bei dem deutschen Mini-BHKW Marktführer “Dachs” war zuerst der Motor da (ehemals Fichtel&Sachs), um den man herum die Heiztechnik entwickelte. Bei dem jetzt vorgestellten Stirling Mikro-BHKW ist es anders herum. In eine Gas-Brennwerttherme wurde ein kleinbauender Strirlingmotor integriert.

Technische Daten Dachs Stirling SE Mikro-KWK

Der Dachs Stirling wird von SenerTec als kompakte Lösung mit vergleichsweise geringem Installationsaufwand für Einfamilienhäuser mit moderatem Wärmebedarf von bis zu 35.000 kWh jährlich angeboten. Mit einer Leistung von bis zu 1.0 kW elektrisch und 6,1 kW thermisch ist der Dachs Stirling SE auf die Energieversorgung von Einfamilienhäusern mit geringem Wärmebedarf ausgelegt. Bei Wärmebedarfsspitzen springt ein im Gerät integrierter Brenner mit einer Leistung von weiteren 18,0 kW ein.

	Dachs Stirling SE
Anwendungsbereich	Ein- und Zweifamilienhäuser
Brennstoff	Erdgas, Flüssiggas (Propan)
Brennstoffverbrauch
Motor	Einzylinder-Freikolben-Stirlingmotor (gekoppelt an Lineargenerator)
Hubraum
Drehzahlbereich
Emissionswerte NOx
Emissionswerte CO
Geräuschniveau	< 45 dB(A)
elektrische Leistung (Strom)	1,0 kW
thermische Leistung (Wärme)	3,0-6,1 kW (bei Bedarf 18 kW durch integriertes Gas-Brennwertgerät)
Stromkennzahl	0,16
Wirkungsgrad elektrisch
Gesamtwirkungsgrad	97 % (Hs)
Abmessungen (BxTxH)	86,0 x 134,0 x 190,0 cm
Platzbedarf (BxTxH)	200,0 x 220,0 x 210,0 cm
Gewicht	100 kg
Vorlauftemperatur	max 70°C (Heizleistung maximal bei 50°C)
Rücklauftemperatur	30°C
Abgastemperatur
Stromanschluss	230 Volt, 50 Hz

Abgasführung: Die Abgase der Mikro-KWKs werden über eine Abgasleitung ins Freie abgeführt. Somit ist der erste Installationsschritt für den SHK-Fachhandwerker immer die Einführung der Abgasleitung in den bestehenden Kamin. Der Dachs Stirling SE wird abgasseitig wie ein Brennwertkessel eingebaut und ist für den raumluftunabhängigen Betrieb mit einem Luft-Abzugs-System (LAS) zugelassen.

Hydraulische Einbindung: Heizkörper und Fußbodenheizungen werden über eine Wärmetauscherschlange angeschlossen. Diese ist als Systemtrennung in den Pufferspeicher integriert und garantiert an bestehenden Anlagen den sicheren Betrieb, weil sie beispielsweise Korrosionsschäden durch Heizungswasser verhindert – eine ideale Voraussetzung für Sanierungsmaßnahmen. Auch das Brauchwasser wird vom Mikro-BHKW hygienisch einwandfrei erhitzt.

Stromanschluss: Der Anschluss an das Hausnetz erfolgt über einen einphasigen KWK-Stromzähler. Bei der Installation eines Mini-BHKW ist zu bedenken, dass man zum Stromerzeuger wird, der nicht benötigten Strom gegen eine Einspeisevergütung an das regionale Stromnetz abgibt. Das bedeutet aber auch, dass der bisherige sog. “Bezugsstromzähler” durch einen dreiphasigen Zweirichtungszähler ersetzt wird. Nur so ist sichergestellt, dass die Strommenge ermittelt wird, für die man vom lokalen Stromanbieter die Einspeisevergütung erhält.

Dachs Stirlingmotor

Auf der Suche nach Zuverlässigkeit: Im Gegensatz z.B. zu einer vergleichsweise simplen Gas-Brennwerttherme, bei der keine beweglichen Teile am Werk sind, ist ein Mini- bzw. Mikro-KWK relativ komplex. Damit der Stromgenerator angetrieben werden kann, ist Bewegungsenergie erforderlich. Bewegliche Teile sind allerdings immer auch Quell von Verschleiss und Ausfällen. Ein absolutes “No-Go” bei Heizungen! Hausbesitzer und Mieter reagieren äußerst allergisch auf mangelnde Zuverlässigkeit. Kurze Wartungsintervalle sind zwar gut für die Zuverlässigkeit, belasten allerdings die Wirtschaftlichkeit der Anlage.

Altes Prinzip: Auf der Suche nach besonders langlebigen und verschleissfrei arbeitenden Antrieben haben sich die Ingenieue an ein recht altes Motor-Prinzip erinnert: den Stirlingmotor, der bereits anfang des 19. Jahrhunderts von Robert Stirling erfunden wurde. Im Gegensatz zu den herkömmlichen Diesel- und Ottomotoren erfolgt beim Stirlingmotor die Verbrennung nicht in Form einer Explosion innerhalb des Motors, sondern ausserhalb des Stirlingmotors durch einen Brenner. Das hat zwei große Vorteile:

• Anders als bei einer zyklischen, explosiven Zündung läuft der Stirling-Motor ohne Explosion mit einer kontinuierlichen Flamme. Das reduziert die Lautstärke deutlich (in Ihrem Keller läuft im Idealfall mehr als die Hälfte des Tages ein Motor!) und verbessert die Abgaswerte.
• Konstruktionsbedingt gibt es keine Ventile, kein Zündkerzen und die Rückstände aus der Verbrennung können nicht in das Innere des Motors eindringen. In der Summe bedeutet dies geringen Verschleiß bzw. Wartungsaufwand.

Dachs Pufferspeicher SE 530

Dachs Stirling SE mit Pufferspeicher

Mini- und Miro-BHKW sind auf möglichst lange Betriebszeiten ausgelegt. Nur wenn das Mikro-KWK läuft, kann auch Strom produziert werden. Eine im KWK-Bereich übliche Laufzeit von 5.000 Betriebsstunden im Jahr entspricht immerhin durchschnittlich 13,7 Stunden pro Tag. Um diese Laufzeiten zu erreichen, werden Mini-BHKW grunsätzlich von der Wärmeleistung her deutlich schwächer dimensioniert, als reguläre Heizungen. Während eine normale Gastherme kurz anspringt und in täglich nur wenigen Stunden die benötigte Wärmeleistung erbringt, läuft das Mini-BHKW idealerweise auf niedrigerem Leistungsniveau in einem fort. Durch eine Kombination mit einem dafür umso größer dimensionierten Pufferspeicher wird trotzdem der Wärmebedarf eines Hauses oder eines Gewerbebetriebes zuverlässig gedeckt.

Pufferspeicher SE 530: Bei der integrierten Systemlösung von SenerTec bildet der Pufferspeicher SE 530 eine Einheit mit dem Brennwert-Heizgerät und dem Stirlingmotor. Die Polyesterfliesisolierung sorgt für minimale Wärmeverluste. Eine Schichtung beruhigt die Heizwasserführung.

Optional: Warmwasser- und Solarmodul

Warmwassermodul: Optional kann das Das Stirling SE Mikro-KWK mit einem Warmwassermodul SE 20 mit einer Zapfleistung von max. 20 Litern pro Minute bei 45 Grad Celsius ergänzt werden. Das Warmwassermodul kostet ca. € 1.500 (s. Preise).

Solarmodul: Auf den ersten Blick überrascht, dass SenerTec auch das “Solarmodul SE” zur Kombination mit dem Mikro-KWK anbietet. Das Solarmodul ist für den Anschluss einer thermischen Solaranlage für Warmwasser und Heizungsunterstützung mit max. 5 Quadratmetern Kollektorfläche vorgesehen. Man könnte meinen, dass solare Wärme einer möglichst hohen Betriebsstundenanzahl entgegenläuft. Zudem wird in der Zeit, in der das Heizwasser per Solarthermie bereitgestellt wird, kein Strom erzeugt. Aber unter dem Strich macht diese Kombination nicht nur unter Umweltaspekten Sinn. Schliesslich ist die solare Wärme nach der Anfangsinvestition kostenlos und unsere fossilen Ressourcen werden geschont.

BHKW-Förderung

• KWK-Bonus: Die mit dem Dachs Stirling SE Mikro-KWK erzeugte Strommenge wird über zehn Jahre mit einem KWK-Bonus von derzeit 5,11 Cent pro Kilowattstunde gefördert.
• Stromsteuerbefreiung: Die produzierte Strommenge ist zeitlich unbegrenzt von der Stromsteuer befreit. Es spielt dabei keine Rolle, ob der Strom selbst verbraucht oder eingespeist wird. Die Stromsteuer beläuft sich auf 2,05 Cent pro kWh.
• Einspeisevergütung: Eingespeister Strom wird zusätzlich zum KWK-Bonus auf der Grundlage des aktuellen Strompreises vergütet. Die Höhe der Einspeisevergütung bemisst sich am Quartalswert der Handelspreise an der Leipziger Strombörse (EEX). Im Durchschnitt sind das zwischen 4,0 und 5,0 Cent pro kWh.
• Erstattung Energiesteuer: Anlagenbetreiber profitieren von der Erstattung der Energiesteuer (0,55 Cent pro kWh) für das eingesetzte Erdgas und der Netznutzungsentgelte für das Stromnetz (0,6 bis 1,5 Cent pro kWh).
• KfW Bank-Zuschuss: Ab März 2011 können Immobilienbesitzer im Rahmen einer energetischen Gebäudesanierung für ihr Mikro-Heizkraftwerk einen Zuschuss von der KfW Bank von bis zu fünf Prozent der Investitionskosten beantragen. Als besonders förderungswürdiges Heizsystem ist der Dachs Stirling für ein günstiges KfW-Darlehen nominiert.

Feldversuch Dachs Stirling Mikro-BHKW

Aktuell sind rund 17 Dach Mikro-KWK-Anlagen in einem bundesweiten Feldversuch installiert. Eine Dachs Stirling steht z.B. im SenerTec Center Lüdenscheid, einem Einfamilienhaus am Brucherweg 27 in Lüdenscheid-Gevelndorf.

Marktstart Dachs Stirling

SenerTecs neue Mikro-KWK-Anlage soll ab August 2011 über das Fachhandwerk lieferbar sein.

Preis Dachs Stirling SE Mikro-KWK

Nach einem BHKW-Prinz vorliegenden konkreten Angebot eines SenerTec Centers ergeben sich die folgenden Preise für das Dachs Stirling SE Mikro-KWK:

Beschreibung	Preis (netto)	Preis (brutto) inkl. 19% MwSt.
SenerTec Dachs Stirling Mikro-KWK Anlage SE-Zusatztherme, MSR-Regelung der Wärmeerzeugung, Verteilung und Warmwasser-Bereitung, interne ENS-Trennstelle	€ 14.450,00	€ 17.195,50
SE 530 vollisolierter 530 ltr.-Pufferspeicher	inkl.	inkl.
Ausdehnungsgefäß für Pufferspeicher und Wärmeerzeuger	inkl.	inkl.
Installationskit	€ 170,00	€ 202,30
Brennwert Abgasbausatz DN 80 (für vorh. Schacht)	€ 360,00	€ 428,40
Kompakt-Heizkreisstation mit elektrischer Pumpe und Mischer	€ 600,00	€ 714,00
Warmwasser-Modul "SE 20" inkl. Zirkulations- und Ladepumpe	€ 1.500,00	€ 1.785,00

Kontakt/Adresse

SenerTec Kraft-Wärme-Energiesysteme GmbH
Carl-Zeiss-Straße 18
97424 Schweinfurt

Tel: 09721-651-0
Fax: 09721-651-272

eMail: info@senertec.com
Internet: www.senertec.com

Inhaltsübersicht:

• Viessmann – Das Unternehmen
• Mikro-BHKW mit Stirlingmotor
• Technische Daten Vitotwin 300-W Mikro-KWK
• Vitotwin Stirlingmotor
• Pufferspeicher Vitocell 340-M
• Vitotwin Mikro-BHKW Feldversuch
• 1.000 Euro von E.ON
• Vitotwin Marktstart
• Vitotwin Preis
• Kontakt/Adresse

Viessmann – Das Unternehmen

Die Viessmann Unternehmensgruppe mit Stammsitz im hessischen Allendorf (Eder) ist einer der international führenden Hersteller von Heiztechnik-Systemen.

Fast 100 Jahre alt: Viessmann wurde bereits 1917 gegründet. 1928 beginnt Johann Viessmann mit dem Bau von Heizkesseln. 1988 verlässt der millionste Vitola-Kessel die Transferstraße in Allendorf. Das Familienunternehmen wird von einem Verwaltungsrat unter Vorsitz des geschäftsführenden Gesellschafters, Dr. Martin Viessmann, geleitet. Die Vissmann Gruppe erzielt mit 9.400 Mitarbeitern einen Jahresumsatz von rund 1,7 Mrd. Euro der zu mehr als 50% im Ausland erwirtschaftet wird.

Vitotwin Mikro-KWK

BHKW-Spezialist “ESS” gekauft: Der Blockheizkraftwerke-Spezialist ESS Energie Systeme & Service GmbH gehört seit August 2008 zur Viessmann Gruppe. Dadurch erweiterte Viessmann seine Produktpalette um gasbetriebene Systeme zur Kraft-Wärme-Kopplung (KWK). Neben den Serienprodukten der Reihe Vitobloc werden Blockheizkraftwerke auch nach individuellen Kundenvorgaben gefertigt.

Gasbetriebene BHKW: Zum Viessmann Komplettprogramm gehören Blockheizkraftwerke für den Betrieb mit Erd- oder Biogas von 18 bis 401 kW_el bzw. von 36 bis 549 kW_th.

Mikro-BHKW mit Stirlingmotor

Mikro-KWK angekündigt: Auf der ISH 2011 kündigte Viessman das mit einem Stirlingmotor angetriebenes Mikro-KWK-System “Vitotwin 300-W” mit einem Kilowatt elektrischer und 26 Kilowatt thermischer Leistung für den Einsatz in Ein- und Zweifamilienhäusern an.

Der Name “Vitotwin” setzt sich aus “Vito” und “Twin” zusammen. Während grundsätzlich alle Produkte im Hause Viessmann mit “Vito” beginnen, steht “Twin” – englisch für doppelt/Zwilling – stellvertretend für das Prinzip der gleichzeitigen Nutzung von Kraft (→ Elektrizität) und Wärme.

Wie lange die solide Entwicklung eines Mikro-BHKW von der ersten Idee bis hin zur Marktreife dauern kann, sieht man nicht nur am Beispiel des direkten Stirling-BHKW-Wettbewerbers WhisperGen. Obwohl man sich mit ESS langjährige BHKW-Kompetenz eingekauft hat und obwohl Viessmann einer der Branchenriesen im Heizungsbereich ist, vergingen auch hier mehrere Jahre seit der strategischen Entscheidung, im Mikro-BHKW-Bereich mitzuspielen. Und bis zur Markteinführung scheint es immer noch ein längerer Weg zu werden.

Technische Daten Vitotwin 300-W Mikro-KWK

Die thermische Grundleistung des Mikro-KWK beträgt 6 kW. Damit ist dieses Gerät genau auf den Wärmebedarf von Ein- und Zweifamilienhäusern mit einer maximalen Heizlast nach DIN EN 12831 bis zu etwa 24 kW abgestimmt und eignet sich besonders zur Heizungsmodernisierung.

Einfache Montage: Viessmann verspricht für den Vitotwin 300-W keinen zusätzlichen Installationsaufwand gegenüber einem herkömmlichen Gas-Brennwertgeräts mit Wandmontage. Anschlüsse und Abgasführung sind vergleichbar. Der Gasanschluss sowie die Abgasführung wird gleichermassen vom Stirlingmotor und dem integrierten Gas-Brennwertgerät genutzt. Dadurch gibt es keinen zusätzlichen Installationsaufwand. Lediglich ein Stromanschluss muss vom Elektrofachmann installiert werden. Ein Wechselrichter ist nicht erforderlich.

Viessmann Stirlingmotor - Bild: Viessmann

Vitotwin Stirlingmotor

Freikolben-Stirling: Das Viessmann Mikro-KWK ist eine Kombination aus einem Freikolben-Stirlingmotor und einem Gas-Brennwertgerät zur Abdeckung von Spitzenlasten. Der Freikolben-Stirling arbeitet ohne Kurbelwelle in einem hermetisch geschlossenen System mit Helium als Arbeitsmedium. Die Bewegung des Kolbens wird in einem integrierten Lineargenerator in elektrische Energie umgesetzt, die Abwärme des Motors zur Wohnraumbeheizung und Trinkwassererwärmung genutzt. Dabei wird ein Gesamtwirkungsgrad von 97 % (Hs) erreicht.

Wartung: Das Stirlingprinzip selbst ist grundsätzlich recht zuverlässig, anwenderfreundlich und pflegeleicht. Die geschlossene Bauweise lässt keine Verbrennungsrückstände in das Motorinnere gelangen. Es gibt keinen Ölverbrauch und keinen Ölwechsel.

Vitocell 340-M - Bild: Viessmann

Pufferspeicher Vitocell 340-M

750 Liter: Zum Lieferumfang des Vitotwin 300-W gehören der Kombispeicher Vitocell 340-M. Anders als der Name des Speichers vermuten läßt, umfasst der Gesamtinhalt 750 Liter (auch mit 950 Litern erhältlich).

Kombispeicher: Der Vitocell 340-M ist eine Kombination aus Heizwasser-Pufferspeicher und Speicher-Wassererwärmer. Der sonst üblicherweise bei Solaranlagen eingesetzte Speicher beinhaltet neben den 706 bzw. 906 Litern Heizwasser auch 30 Liter Trinkwasser. Das Trinkwasser-Wellrohr besteht aus rostfreiem Edelstahl. Ein Polyesterfaservlies sorgt für die Rundum-Wärmedämmung.

Vitotwin Mikro-BHKW Feldversuch

Bereits im November 2009 vermeldete Viessmann den Start von Feldtest für das Stirling-Mikro-KWK.

Laut Viessmann findet die Praxiserprobung in typischen Ein- und Zweifamilienhäusern und in enger Zusammenarbeit mit SHK-Fachbetrieben sowie Energieversorgern statt. Ziel ist es, die Komponenten und Funktionen der Geräte im Alltagsbetrieb zu erproben und die dabei gewonnenen Erkenntnisse zur Weiterentwicklung zu nutzen.

1.000 Euro von E.ON

E.ON-Förderprogramm: Auf der weltgrößten Heizungs- und Sanitärmesse ISH 2011 in Frankfurt unterzeichneten E.ON und Viessmann einen Kooperationsvertrag zur Förderung des gasbetriebenen Mikro-BHKW. E.ON hat dazu ein sog. “Push Programm Mikro-KWK” aufgelegt. Bis zum 31.12.2012 wird die Anschaffung eines Mikro-BHKWs der kooperierenden Hersteller mit einmalig 1.000 Euro bezuschusst. Ob es sich um E.ON-Strom- oder Erdgas-Kunden handelt ist dabei egal.

Zunächst 100 Anlagen: Neben Viessman nehmen an diesem Programm auch Brötje, Vaillant und Remeha mit ihren Mikro-KWK teil. Das Programm ist im ersten Schritt auf 100 Anlagen begrenzt; über eine Fortführung soll im Oktober 2012 entschieden werden.

Vitotwin Marktstart

Laut Viessmann soll das Vitotwin 300-W Mikro-KWK ab September 2011 in den Markt eingeführt werden.

Vitotwin Preis

Viessmann kommuniziert vor dem offiziellen Marktstart noch keine endgültigen Preise. Ein Leser von BHKW-Prinz.de berichtet folgendes. “bei Vorträgen am 27. und 30.03.11 in Nürnberg, die von der Handwerkskammer und dem regionalen Energieversorger veranstaltet wurden, nannte Viessmann einen Paketpreis incl. Pufferspeicher von etwa € 13.000 ohne Montage.” (s. Kommentar unten – Danke für den Hinweis!). Ein weiterer Leser hat im Gespräch mit dem Viessmann-Vertrieb einen ungefähren Marktpreis von rund € 17.000 genannt bekommen.

Kontakt/Adresse

Viessmann Deutschland GmbH
35107 Allendorf (Eder)
Telefon 06452 70-0
Telefax 06452 70-2780
www.viessmann.de

Inhaltsübersicht:

• August Brötje GmbH – Das Unternehmen
• Mikro-BHKW mit Stirlingmotor
• Technische Daten EcoGen WGS Mikro-KWK
• EcoGen Stirling-Motor
• EcoGen Arbeitsweise (Video)
• Pufferspeicher HydroComfort SPS
• EcoGen Mikro-BHKW Feldversuch
• EcoGen Wartung
• EcoGen Preis
• EcoGen Vertrieb
• Kontakt/Adresse

August Brötje GmbH – Das Unternehmen

Die August Brötje GmbH aus Rastede bei Oldenburg ist ein Systemtechnikanbieter im Bereich Heiztechnik mit einer über 90 Jahre alten Unternehmensgeschichte.

Heiztechnik-Spezialist: Die August Brötje GmbH bietet u.a. Wärmeerzeugerprodukte und Brenner für Gas und Öl, Warmwasserspeichersysteme und Festbrennstoffkessel mit den erforderlichen Zubehören an. Brötje-Produkte werden ausschließlich über den Fachgroßhandel (“GC Sanitär-und Heizungs-Handels-Contor GmbH” sowie “Pfeiffer & May-Großhandelsgruppe”) vertrieben, der dann die Belieferung des Fachhandwerks übernimmt.

Familienmitglied: Seit 1999 gehört Brötje zur BAXI GROUP Ltd. – zu einer der größten Unternehmensgruppen für Heizungstechnik in Europa. Zur Baxi-Group gehört auch die SenerTec GmbH, die mit dem Mini-BHKW Dachs der deutsche Marktführer ist. Durch die Übernahme durch Baxi ist Brötje ein Mitglied der “BDR Thermea Gruppe”, die mit über 6.400 Mitarbeitern in ganz Europa einen Jahresumsatz von 1,8 Milliarden Euro erwirtschaftet. Zu BDR Thermea gehören neben Brötje u.a.  De Dietrich, Baxi, Remeha.

Brötje EcoGen Mikro-KWK

BHKW-Neuling: Obwohl die Brötje GmbH auf über 90 Jahre Erfahrung im Bereich Heiztechnik zurückblicken kann, hatte Brötje bis dato noch kein Mini-BHKW im Programm. Das soll sich jetzt ändern. Mit dem EcoGen Mikro-BHKW möchte man mit dem Prinzip der Kraft-Wärme-Kopplung in den Massenmarkt der Ein- und Zweifamilienhäuser vorstossen. Dazu setzt man auf die Technologie des Stirling-Motors und bedient sich des Know-Hows der BDR Thermea Gruppe.

Mikro-BHKW mit Stirlingmotor

Stirling mit 1,0 kW_el: auf der Internationalen Sanitär- und Heizungsmesse (ISH) in Frankfurt am Main stellte Brötje im März 2011 erstmalig offiziell das Mikro-KWK-Systems “EcoGen WGS 20.1″ vor. Das “Herz” des Erdgas betriebenen Brötje EcoGen WGS ist ein Stirling-Motor, der 5,0 kW Wärme liefert und zugleich 1,0 kW elektrische Energie erzeugt.

Einfamilienhäuser im Visier: Das EcoGen WGS von Brötje wird wie eine herkömmliche Gastherme wandhängend montiert. Hinsichtlich der Leistung und des Platzbedarfs ist das Mikro-KWK für eine große Zahl von Immobilien sowohl im Neubau als auch bei der Anlagensanierung im Gebäudebestand interessant.

Technische Daten EcoGen WGS Mikro-KWK

Bei dem EcoGen WGS 20.1 Mikro-KWK handelt es sich um einen Gas-Brennwertkessel mit integriertem Stirlingmotor zur Wärme- und Stromerzeugung nach dem KWK-Prinzip (Kraft-Wärme-Kopplung). Das Stirling-Heizgerät soll im privaten Bereich genauso einfach zu installieren und zu bedienen sein, wie ein herkömmlicher Gas-Brennwertkessel. Durch die kompakte Bauweise ist das EcoGen Mikro KWK auf den ersten Blick auch nicht von einem herkömmlichen wandhängenden Gas-Brennwertgerät zu unterscheiden.

	EcoGen WGS 20.1
Anwendungsbereich	Ein-/Zweifamilienhäuser
Brennstoff	Erdgas
Brennstoffverbrauch
Motor	Freikolben-Stirlingmotor
Hubraum
Drehzahlbereich
Emissionswerte NOx	<33 mg/kWh
Emissionswerte CO	33 mg/kWh
Geräuschniveau	< 45 dB(A)
elektrische Leistung (Strom)	0,3-1,0 kW (modulierend)
thermische Leistung (Wärme)	5,0 kW (bei Bedarf 5,6 bis 15,0 kW zusätzlich durch integrierten Zusatzbrenner)
Stromkennzahl	0,20
Wirkungsgrad elektrisch
Gesamtwirkungsgrad	92%
Abmessungen (BxHxT)	49,0 x 91,0 x 46,9 cm
Platzbedarf (BxT)	Wandmontage!
Gewicht	134 kg
Vorlauftemperatur
Rücklauftemperatur	<60°C (bei 70°C 0,85 kWel)
Abgastemperatur
Stromanschluss	230 Volt, 50 Hz (1 Phase)

Zusatzbrenner integriert: Sollte die Wärmeleistung des Stirlingmotors von 5 kW z.B. an klirrend kalten Wintertagen nicht ausreichen, steht als Zusatzwärmeerzeuger eine in das kompakte Gerät integrierte Gas-Brennwerteinheit ein, deren Wärmeleistung stufenlos je nach Bedarf zwischen 5,6 und 15 kW moduliert wird. Gegenüber direkten Wettbewerbern wie dem Vaillant ecoPOWER 1.0 hat der EcoGen von Brötje den Vorteil, dass Wärmetauscher und Zusatzbrenner kompakt in einem Gerät verbaut sind (ecoPOWER drei Geräte!).

Rücklauftemperatur: die elektrische Leistung des EcoGenia abhängig von der Rücklauftemperatur. Die 1,0 kW stehen nur bei Rücklauftemperaturen unter 60°C zur Verfügung. Bereits bei einer Rücklauftemperatur von 70°C leistet der EcoGen nur noch 0,85 kW.

Brötje ISR-Plus

Regelung: Das Brötje Mikro-BHKW kommt mit einer KWK-optimierten Regelungstechnik mit integrierter Netzsynchronisation (ENS). Die System-Regelung “ISR-Plus” ist im EcoGen WGS 20.1 bereits integriert und umfasst auch das Management des Pufferspeichers zur Laufzeitoptimierung. Damit setzt Brötje die Multilevel-Philosophie auch im Bereich ihres Mikro-BHKW fort. Alle Wärmeerzeuger von Brötje sind mit der ISR-Plus ausgestattet und haben somit einen einheitlichen Konstruktionsaufbau und ein einheitliches Regelungssystem. Ob Brennwertgerät, Pelletskessel, Wärmepumpe oder Solaranlage. Einmal gelernt, ist die Bedienung einer oder mehrerer Anlagen wie auch großer Liegenschaften vom Prinzip her gleich. Unter dem Aspekt der Regelung ist das Brötje-BHKW für den Fachhandel somit schon fast ein “alter Bekannter”.

EcoGen Stirling-Motor

EcoGen Stirling

Verbrennung außerhalb des Motors: Das Herzstück des EcoGen WGS ist ein Stirlingmotor von Microgen. Im Gegensatz zu Zweitakt-, Viertakt-Otto- oder Diesel-Motoren erfolgt die Verbrennung des Kraftstoffes nicht im Motor selbst, sondern in einem mit Erdgas- oder Flüssiggas betriebenen Brenner, der den oberen Teil des Stirling-Motors kontinuierlich erhitzt. Der Stirling-Motor selbst ist hermetisch abgeschlossen. Der Freikolben ist Teil des Generators, der durch diese Bewegung Strom erzeugt.

Leise: Ein Vorteil des Stirlings ist der vergleichsweise geräuscharme Betrieb durch die kontinuierliche externe Verbrennung ohne Explosionen. Eine ordentliche Körperschalldämmung tut ihr übriges, so dass derEcoGen WGS 20.1 mit weniger als 45 dB(A) läuft. Ein leiser Betrieb ist ein nicht zu unterschätzender Faktor in Ein- Zweifamilienhäusern. Im Zweifelsfall ist der Schlafbereich des Hauses nicht weit entfernt vom Aufstellungsort des Mini-BHKWs. Und angesichts eines in Spitzenzeiten “rund-um-die-Uhr”-Betriebs kann ein knatterndes BHKW seinen Betreibern schnell den letzten Nerv rauben.

Viel Wärme, wenig Strom: Das Verhältnis zwischen Strom und Wärme, die Stromkennzahl also, liegt beim EcoGen Stirling-BHKW bei 0,2 (1,0 kWel : 5,0 kWth). Das ist für einen Stirling schon sehr ordentlich, im Vergleich zu einem BHKW mit herkömmlichen Gas-Otto-Motor zeigt das allerdings auch den systembedingten Nachteil des Stirlings. Damit der Stirlingmotor in Schwung kommt, sind immerhin 750°C notwendig! Bei einem Stirling fällt im Betrieb also relativ viel Wärme an, im Verhältnis zu der Bewegungsenergie, die über den Generator in Strom umgewandelt werden kann. Zum Vergleich: das ecoPOWER 1.0 Mikro-BHKW erreicht eine Stromkennzahl von 0,4 (1,0 kWel :2,5 kWth). Bei gleicher Wärmeleistung erzeugt es doppelt soviel Strom.

Microgen Engine Investorenstruktur

Microgen-Stirling:
Das EcoGen Mikro-KWK entsteht in Kooperation mit dem Mutterkonzern Baxi und der Hamburger Schwester Baxi Innotech. Baxi ist Mitglied des Microgen-Konsortiums, das den Stirling-Motor des EcoGen WGS Mikro-KWK bereitstellt. Zum Microgen-Konsortium gehören neben Senertec, Brötje, Baxi auch Remeha, Vaillant und Viessmann. Alle benutzen den gleichen Stirling-Motor, die Steuerung kommt offensichtlich von Siemens Building Technologies. Rund um den Stirling-Motor nutzt jeder Heizungspsezialist dann seine Komponenten der klassischen Gas- und Brennwerttechnik.

EcoGen Arbeitsweise (Video)

Der folgende Brötje-Produktfilm erklärt die Funktionsweise des EcoGen Mikro-BHKW. Das Video erklärt bis 1:44 min das allgemeine Prinzip der Kraft-Wärme-Kopplung. Richtig interessant wird es dann ab 1:45 min. Wer die einleitenden allgemeinen KWK-Hinweise nicht sehen möchte, kann das Video mit dem Schieber bis 1:45 “vorspulen”.

Im Video wird übrigens das britische EcoGen-Gerät von Baxi gezeigt. Das deutsche Brötje-EcoGen Mikro-BHKW ist an dem Bedienfeld an der Frontseite unten zu erkennen (s. Bild oben).

Pufferspeicher HydroComfort SPS

Kein Stopp-and-Go: Systembedingt dauert der Startvorgang bei einem Stirling einige Zeit, bis der Motor auf Temperatur bzw. auf Leistung kommt. Nach Brennerstart vergehen daher rund sechs Minuten bis zum Erreichen der maximalen elektrischen Leistung. Umso wichtiger ist es, dass das Mikro-BHKW nicht zu oft taktet, also möglichst kontinuierlich durchläuft.

Neuer Pufferspeicher: Um die Anzahl der Start-Stopp-Zyklen des Mikro-BHKW zu verringern und ein optimales Start-Laufzeit verhältnis zu erzielen, wird der EcoGen immer mit dem speziell entwickeltem Pufferspeicher “HydroComfort SPS” und einer hygienischen Trinkwarmwasserbereitung mit Durchlaufwassermodul (30 l/min Leistung) kombiniert. Der Schichtspeicher basiert auf dem physikalischen Prinzip, dass warmes Wasser leichter als kühleres Wasser ist. Das Pufferspeichersystem lagert die Energie in Schichten, da sich das unterschiedlich temperierte Wasser nach dem Schwerkraftprinzip sortiert und in die entsprechende Temperaturzone gelangt. Der hydoComfort SPS 800 nimmt “überschüssige” Energie schnell auf, speichert sie lange mit geringen Verlusten um sie dann für den individuellen Bedarf zügig wieder abzugeben.

Pufferspeicher HydroComfort SPS 800 - Bild: Brötje

EcoGen Mikro-BHKW Feldversuch

EcoGen Feldversuch in Musterhaus - Bild: Aktuell Bau

Seit dem 12. Februar 2011 wird das erste serienreife EcoGen WGS Mikro-KWK in einem Musterhaus der Magdeburger Aktuell Bau GmbH (liefert schlüsselfertige Massivbau-Häuser) im Praxistest erprobt. Das 10 Jahre alte Einfamilienhaus steht in der Potsdammer Straße in Königs Wusterhausen bei Berlin und wurde seinerzeit mit Brennwerttechnik und Plattenheizkörpern ausgestattet. Ein Ziel des Feldversuchs ist der Vergleich der Verbrauchs-Erfahrungen aus der Vergangenheit mit den Werten des neuen Mikro-BHKWs. Diese erste EcoGen-Installation bildet den Auftakt für einen bundesweiten Feldversuch, den Brötje in Kooperation mit der Magdeburger Aktuell Bau GmbH durchführt.

Weitere Feldversuche sollen in Kooperation mit diversen Energieversorgern durchgeführt werden.

Zielsetzung der Feldversuche ist u.a. die Maximierung des Systemwirkungsgrads Stirling / Pufferspeicher, die Optimierung der Laufzeit sowie die Erarbeitung einer an die diversen Verbrauchsprofile angepassten Regelstrategie und Optimierung der Reglerfunktionen.

1.000 Euro Zuschuss für E.ON-Kunden: Im Rahmen der Fachmesse ISH Energy in Frankfurt am Main unterzeichneten E.ON und Brötje einen Kooperationsvertrag zur Förderung von Kraft-Wärme-Kopplung (KWK) im Bereich kleinerer Wohnimmobilien. Ab dem Marktstart des ecoPOWER 1.0 am 1. Juni 2011 unterstützt E.ON Kunden, die sich für das Mikro-Heizkraftwerk entscheiden, mit einem Zuschuss in Höhe von 1.000 Euro. Einzige Voraussetzung ist ein Strom- oder Erdgaslieferungsvertrag mit E.ON. Das Förderprogramm soll zunächst bis Ende 2012.

EcoGen Wartung

Normaler Wartungsaufwand: Der Stirlingmotor selbst läuft in einem geschlossenen System und ist daher wartungsfrei. Die geschlossene Bauweise des Stirling lässt keine Verbrennungsrückstände in das Motorinnere gelangen. Zudem gibt es, anders als bei Otto-Motoren, keinen Ölverbrauch und keinen Ölwechsel. Insgesamt entspricht der Wartungsaufwand des EcoGen Mikro-KWK nach Herstellerangaben dem eines Gas-Brennwertgeräts.

EcoGen Preis

Ein offizieller Preis steht derzeit noch nicht fest. In einem internen Papier wurde Ende 2010 ein Preisbereich von 10.000-15.000 Euro für die Gesamtanlage angegeben.

EcoGen Mikro-KWK Vertrieb

Fachhandel: Der Vertrieb des Brötje EcoGen wird in Deutschland wie bei Brötje üblich über die Handelsgruppen von GC Sanitär-und Heizungs-Handels-Contor GmbH und Pfeiffer & May erfolgen.

Brötje will für das Fachhandwerk Seminare für die Stirling Heizgeräte in Theorie und Praxis anbieten. Die Teilnahme an dem Seminar wird Voraussetzung für den Einsatz der Stirling Heizgeräte sein.

Kontakt/Adresse

August Brötje GmbH
August-Brötje-Str. 17
26180 Rastede
Tel: 04402-80-0
info@broetje.de
www.broetje.de

Inhaltsübersicht:

• Vaillant Group – das Unternehmen
• Mikro-BHKW mit Honda-Motor
• Technische Daten ecoPOWER 1.0 Mikro-KWK
• Anlage in modularer Bauweise
• ecoPower-Wartung
• BHKW-Förderung
• Vaillant Genehmigungs- und Zuschuss-Service
• ecoPOWER 1.0 Marktstart
• Kontakt/Adresse

Vaillant Group – Das Unternehmen

Internationaler Konzern: Der Remscheider Heiz-, Lüftungs- und Klimatechnikspezialist Vaillant Group ist ein international tätiges Unternehmen und seit seiner Gründung im Jahr 1874 in Familienbesitz. Die Vaillant Group erwirtschaftete im Jahr 2010 mit mehr als 12.400 Beschäftigten einen Umsatz in Höhe von 2,3 Mrd. Rund 20% des Gesamtumsatzes wird mit Dienstleistungen wie Wartung und Inbetriebnahmen erwirtschaftet.

Mini-BHKW Erfahrung: Schon seit über zehn Jahren bietet Vaillant mit der ecoPOWER Serie Mini-Blockheizkraftwerke für große Privathäuser und gewerbliche bzw. kommunale Gebäude an. Das Mini-BHKW ecoPOWER 4.7 ist das einzige modulierende Mini-BHKW seiner Leistungsklasse mit Gas-Verbrennungsmotor. 2009 ergänzte Vaillant sein BHKW-Programm um ein ebenfalls modulierende BHKW-Variante mit bis zu 3 kW elektrischer und bis zu 8 kW thermischer Leistung ein, das ecoPOWER 3.0. Geplant ist auch ein weiteres wandhängendes Mikro-BHKW mit Gas-Stirlingmotor, das sich derzeit in den Niederlanden im Feldtest befindet.

Mikro-KWK vorgestellt: auf der Internationalen Sanitär- und Heizungsmesse (ISH) in Frankfurt am Main stellte Vaillant im März 2011 erstmalig offiziell das Mikro-KWK-Systems ecoPOWER 1.0 vor. Mit einer kleinen Leistung von 1kW elektrisch und 2,5 kW thermisch ist das gemeinsam mit dem japanischen Technologiekonzern Honda entwickelte System speziell für den Einsatz in Ein- und Zweifamilienhäusern ausgelegt.

Mikro-BHKW mit Honda-Motor

Honda 4Takt-Gas-Motor

Honda Kooperation: Das ecoPOWER 1.0 ist das Ergebnis einer Kooperation mit Honda. Die Japaner sind nicht nur der weltweit größte Motorenhersteller, außerhalb von Europa, insbesondere in den USA und Japan, ist Honda mit über 100.000 verkauften Einheiten der Marktführer bei Mini-BHKW. Als technische Basis des ecoPOWER 1.0 dient das Mikro-KWK “Honda GE 160V Ecowill”, das bereits seit einigen Jahren in Japan und den USA verkauft wird.

Familienkraftwerk: das ecoPOWER 1.0 Mikro-KWK ist ausgerichtet auf Ein- und Zweifamilienhäuser mit Erdgasanschluss und zentraler Warmwasserbereitung. Der Wärmebedarf sollte zwischen 15.000 und 25.000kWh/a liegen, um das Familienkraftwerk effizient zu nutzen. Die elektrische Nennleistung von 1 kW ist auf Einfamilienhäuser ausgerichtet, da in mehr als 88 % der Zeit der Strombedarf unterhalb von 1 kWel liegt. Vorrangig soll der vom ecoPOWER 1.0 erzeugte Strom der Deckung des Eigenbedarfs dienen.

Die Dimensionierung sollte sich am Energiebedarf orientieren - Bild: Vaillant

Altbau im Visier: Während bei nach neuestem Stand gedämmten Ein- und Mehrfamilienhäusern die Heizung über die Sommermonate und selbst in der Übergangszeit nur sporadisch zur Warmwasseraufbereitung anspringt, stellt sich die Situation in Altbauten oft anders dar. Denkmalgeschützte Fassenden sind nur ein Beispiel, die einer effizienten Wärmedämmung im Wege stehen. Insbesondere bei der Heizungssanierung in Altbauten sieht Vaillant dann auch das größte Potenzial. Denn damit eine Mikro-BHKW besonders wirtschaftlich arbeitet, sollten Jahreslaufzeiten von mehr als 4.500 Stunden erreicht werden. Das entspricht durchschnittlich immerhin 12,3 Betriebsstunden täglich! Diese Zahl ist in gut gedämmten Neubauten kaum zu schaffen.

Großes Potenzial: Laut statistischem Bundesamt liegt der Bestand an Ein-Zweifamilienhäusern bei rund 15.0 Mio. Aus diesem Potenzial fallen Häuser ohne Erdgasanschluss (50%) allerdings zunächst ebenso heraus, wie energetisch sanierte Häuser bzw. Neubauten der letzten Jahre, denn dort käme das Mini-BHKW einfach nicht auf die benötigten Betriebsstunden. Nach Abschätzungen von Vaillant ergibt sich bei einer gegenwärtigen Sanierungsrate von rund 1 % eine Zahl von etwa 60.000 Bestandsbauten pro Jahr, für die der Einbau eines ecoPOWER 1.0 technisch und wirtschaftlich potenziell in Betracht kommt.

Technische Daten ecoPOWER 1.0 Mikro-KWK

Elektrischer Wirkungsgrad: Der elektrische Wirkungsgrad liegt bei 26,3%. Das ist im Vergleich ein sehr guter Wert und übertrifft alle Mikro-KWK-Wettbewerber. Bedenkt man, dass die finanzielle Vorteilhaftigkeit eines BHKW im laufenden Betrieb alleine über den Stromertrag erwirtschaftet werden muss, ist dieser Wert umso bedeutender. Allerdings ist der elektrische Wirkungsgrad auch immer in Dreiklang mit den Anschaffungskosten und dem Wartungsaufwand zu sehen.

Hohe Stromkennzahl: Bei 1.0 kW elektrischer Leistung werden lediglich 2,5 kW thermische Energie produziert. Die Stromkennzahl beträgt also 0,4. Das sind gute Voraussetzungen für möglichst lange Laufzeiten und ermöglicht dem Betreiber, mehr Strom für die Eigenbedarfsdeckung zu produzieren. Zum Vergleich: die aktuell auf den Markt kommenden Mikro-BHKW mit Gas-Stirlingmotor verfügen bei ebenfalls 1 kW elektrischer Leistung meist über eine Wärmeabgabe von rund 6 kW. In der Praxis erreichen diese BHKW also die gleiche Anzahl an Wärme-Kilowattstunden in weniger als der halben Zeit. Leider produzieren sie so auch weniger als die Hälfte an Strom.

Keine Modulation: das ecoPOWER 1.0 Mikro-KWK läuft – wenn es läuft – immer mit voller Leistung. Eine Modulation, wie sie z.B. bei OTAG verwendet wird, ist zwar in den Ursprungsgeräten von Honda vorgesehen, das ecoPOWER verwendet diese jedoch nicht. Obwohl bei BHKWs der Grundsatz gilt, dass es am sinnvollsten ist, nicht benötigten Strom gar nicht erst zu erzeugen, muss eine fehlende Modulation nicht unbedingt ein Nachteil sein. Mit einer elektrischen Leistung von 1,0 kW deckt das ecoPOWER 1.0 primär die elektrische Grundlast eines Haushaltes ab. Bei BHKW-Geräten der 5-kW Klasse (Strom) wird oft ein Mehrfaches des selbst verbrauchten Stroms produziert, hier ist eine Modulation, sprich ein Herunterfahren der BHKW-Leistung eher sinnvoll.

Vaillant Mikro-KWK ecoPOWER 1.0 mit Pufferspeicher - Bild: Vaillant

Anlage in modularer Bauweise

Das ecoPOWER 1.0 Mikro-KWK-System von Vaillant besteht aus verschiedenen Komponenten, von denen das Spitzenlast-Heizgerät und der Pufferspeicher von der Leistung her an den individuellen Bedarf angepasst werden können:

KWK-Modul (im Bild links): das von Honda beigesteuerte KWK-Modul beinhaltet im Kern den Honda Einzylinder Gas-Verbrennungsmotor. Denn anders als die Mikro-BHKW-Wettbewerber WhisperGen, Brötje, SenerTec und Viessmann setzt man bei Vaillant beim ecoPOWER Mikro-BHKW nicht auf die Stirling-Motor-Technik. Im ecoPOWER 1.0 kommt ein Viertakter nach dem herkömmlichen Otto-Motor-Prinzip zum Einsatz.

Der kleine Einzylinder besitzt gerade einmal 163 cm³ und läuft kontinuierlich bei schonenden 1.950 Umdrehungen pro Minute. Honda gibt für den Motor eine Laufzeit von 20.000-30.0000 Betriebsstunden bis zur ersten großen Überholung an, bei der z.B. der Kolben erneuert wird. Bei einer durchschnittlichen BHKW-Laufzeit stünde das in der Praxis nach rund fünf Jahren an.

Die Abwärme des Motors und der Abgase wird zum Heizen und zur Warmwasserbereitung genutzt. Ein integrierter Multipol-Generator erzeugt zeitgleich Elektrizität, die mittels eines Wechselrichters in einspeisefähigen Strom (230 V, 50 Hz) umgewandelt wird. Ein in den Abgaswärmetauscher integrierter 3-Wege-Katalysator reinigt die Abgase.

Heizgerät ecoTEC exclusiv

Wärmeauskopplungsmodul (im Bild 2. Gerät vo.li.): Es beinhaltet den Wärmetauscher für die Systemtrennung von Heizwasser und Motorkühlmittel sowie Pumpen zur Förderung des Kühlmittels und des Heizungswassers. Das Modul gewährleistet darüber hinaus in allen Betriebspunkten eine optimale Motortemperatur unabhängig von den Einflüssen der Heizungsanlage.

Separates Spitzenlast-Heizgerät (im Bild rechts an der Wand hängend): um Wärme-Bedarfsspitzen aufzufangen, kombiniert Vaillant sein KWK-System mit Brennwerttechnik aus dem Standard Vaillant-Programm. Um einen breiten Wärmebedarf abzudecken, stehen drei Gas-Wandheizgeräte in unterschiedlichen Leistungsgrößen zur Auswahl:

• ecoTEC exclusiv VC 146: 2,4-14,4 kWth
• ecoTEC exclusiv VC 206: 3,8-21,6 kWth
• ecoTEC exclusiv VC 276: 4,8-25,8 kWth

Alle drei Brennwerttechnik-Geräte verfügen über eine stufenlose Modulation von 17-100%, einen Integral-Kondensations-Wärmetauscher, eine stromsparende Hocheffizienz-Pumpe (Effizienz-Klasse A) und ein sog. Multi-Sensorik-System (elektronische Verbrennungsregelung).

Pufferspeicher: der “Multi-Funktionsspeicher allSTOR VPS/2″ ist in verschiedenen Größen erhältlich. Für den Einsatz mit dem ecoPower 1.0 sieht Vaillant einen 300 l- oder 500 l-Speicher vor. Der Puffer-Schichtladespeicher allSTOR VPS/2 wird durch eine Trinkwasserstation ergänzt, die dank steckfertiger modularer Bauweise recht einfach vorne am Pufferspeicher montiert wird (s. Bild).

Systemregler: Der Systemregler ist eine Neuentwicklung und wird über ein 5,7 Zoll großes Touchscreen bedient. So kann die komplette Mikro-KWK-Anlage mit ihrer Funktionalität und hydraulischen Verschaltung überblickt sowie gesteuert werden. Zudem sind Analysetools verfügbar, an denen Laufzeit und Auslastung des BHKW kontrolliert werden kann. Stromeinspeisungsdiagramme zeigen die Arbeit des BHKW im Tagesverlauf. Systemtemperaturen, Heizkurve, Tag- und Nachtbetrieb sowie Sollwerte können ebenfalls über den Touchscreen verändert werden.

Systemsteuerung per iPad - Bild: Vaillant

Steuerung per iPad: Ab Herbst 2011 verspricht Vaillant die Einstellungen und Informationen des Mini-BHKW auch über ein iPad fernbedien- bzw. abrufbar zu machen. Die dafür erforderliche Vaillant App soll kostenlos über den App-Store erhältlich sein. Mit der App bietet das iPad die gleiche Funktionalität wie der Systemregler. Das Familienkraftwerk kann damit auch mobil (fern-)gesteuert werden. Alle Betriebsdaten sind jederzeit per Internet abrufbar und analysierbar.

ecoPOWER kaufen, iPad gewinnen: Als Marketingaktion hat Vaillant geplant. unter den ersten 100 Käufern eines ecoPOWER 1.0 zehn iPads zu verlosen.

ecoPower-Wartung

Wartung: Das Wartungsintervall beträgt nach Vaillant-Angaben 6.000 Stunden. In der Praxis ist also frühestens nach über einem Jahr, eher eineinhalb Jahren eine Wartung fällig. Das System gibt dabei Auskunft wann und was gewartet werden muss.

Die Praxis wird zeigen, wie sich der Wartungsaufwand des ecoPOWER 1.0 tatsächlich darstellt. Auf diesen Punkt sollten Interessenten von Mikro-BHKW unbedingt achten. Denn neben den Anschaffungskosten sind es meist die (unerwartet hohen) Wartungskosten, die die  Freude am BHKW trüben. Insbesondere bei kleinen Mikro-KWK-Geräten kann diese Kostenposition die überschaubaren Erträge aus der Stromproduktion schnell pulverisieren. Ob die Stirlingmotoren der Microgen-Initiative hier einen Vorteil haben, wird von der Branche mit Spannung beobachtet werden.

BHKW-Förderung

• KWK-Bonus: Die mit dem ecoPOWER 1.0 erzeugte Strommenge wird über zehn Jahre mit einem KWK-Bonus von derzeit 5,11 Cent pro Kilowattstunde gefördert.
• Stromsteuerbefreiung: Die produzierte Strommenge ist zeitlich unbegrenzt von der Stromsteuer befreit. Es spielt dabei keine Rolle, ob der Strom selbst verbraucht oder eingespeist wird. Die Stromsteuer beläuft sich auf 2,05 Cent pro kWh.
• Einspeisevergütung: Eingespeister Strom wird zusätzlich zum KWK-Bonus auf der Grundlage des aktuellen Strompreises vergütet. Die Höhe der Einspeisevergütung bemisst sich am Quartalswert der Handelspreise an der Leipziger Strombörse (EEX). Im Durchschnitt sind das zwischen 4,0 und 5,0 Cent pro kWh.
• Erstattung Energiesteuer: Anlagenbetreiber profitieren von der Erstattung der Energiesteuer (0,55 Cent pro kWh) für das eingesetzte Erdgas und der Netznutzungsentgelte für das Stromnetz (0,6 bis 1,5 Cent pro kWh).
• KfW Bank-Zuschuss: Ab März 2011 können Immobilienbesitzer im Rahmen einer energetischen Gebäudesanierung für ihr Mikro-Heizkraftwerk einen Zuschuss von der KfW Bank von bis zu fünf Prozent der Investitionskosten beantragen.

1.000 Euro Zuschuss für E.ON-Kunden: Im Rahmen der Fachmesse ISH Energy in Frankfurt am Main unterzeichneten E.ON und Vaillant einen Kooperationsvertrag zur Förderung von Kraft-Wärme-Kopplung (KWK) im Bereich kleinerer Wohnimmobilien. Ab dem Marktstart des ecoPOWER 1.0 am 1. Juni 2011 unterstützt E.ON Kunden, die sich für das Mikro-Heizkraftwerk entscheiden, mit einem Zuschuss in Höhe von 1.000 Euro. Einzige Voraussetzung ist ein Strom- oder Erdgaslieferungsvertrag mit E.ON.

Vaillant Genehmigungs- und Zuschuss-Service

ecoPOWER Service-Wunder: Viele Interessenten eine Mini-BHKW schrecken insbesondere vor dem Bürokratie-Aufwand einer KWK-Anlage zurück (BAFA, Hauptzollamt, Bundesnetzagentur, Stromversorger, etc. pp) . Hier hat sich Vaillant einen sehr sinnvollen Service einfallen lassen. Käufer eines ecoPOWER BHKW jeder Leistungsklasse können alle Genehmigungen, Anmeldungen, Zulassungen und jährlich neu erforderlichen Anträge rund um die Inbetriebnahme und den Betrieb ihres Vaillant BHKW über das “ecoPOWER Service-Wunder” abwickeln lassen.

Förder-Wunder: Das Programm ergänzt das Vaillant “Förder-Wunder”, mit dem das Unternehmen dafür sorgt, dass Käufer von Vaillant Heizsystemen alle maximal zur Verfügung stehenden Fördergelder beantragen können. Für alle Käufer des neuen Vaillant Mikro-KWK-Systems ecoPOWER 1.0 sind die Leistungen des ecoPOWER Service-Wunder für 24 Monate kostenfrei.

ecoPOWER 1.0 Marktstart

Das ecoPOWER 1.0 soll ab dem 1. Juni 2011 verfügbar sein. Ein Preis wurde bisher noch nicht genannt.

Kontakt/Adresse

Vaillant Deutschland
Berghauser Str. 40
42859 Remscheid,
Web: www.vaillant.de
info@vaillant.de
Um einen Fachpartner in der Nähe des Kunden zu identifizieren, har Vaillant eigens eine eigene kostenfreie Hotline eingerichtet:
Tel: 0800 – 1011101

Inhaltsübersicht:

• Kirsch HomeEnergy – Das Unternehmen
• Technische Daten Kirsch microBHKW L 4.12
• Feldversuch mit Stadtwerken
• Marktstart
• Preis microBHKW L 4.12
• Kontakt/Adresse

Kirsch HomeEnergy – Das Unternehmen

Spezialist für Notstromaggregate: In Trier arbeitete Bernhard Kirsch bereits 1945 an seinen Entwicklungen, die mit einem Reparaturbetrieb begonnen haben und zu einem Spezialbetrieb für Stromerzeugungsaggregate geführt haben. Die Trierer Kirsch GmbH steht für kundenindividuelle Lösungen im Bereich vollautomatische Netzersatzanlagen, Sonderstromerzeuger und dieselelektrische Antriebssysteme .

Prettl-Gruppe: Die Kirsch GmbH gehört seit 2008 zur Prettl-Gruppe, einem stark diversifizierten Firmenverbund, zu dem heute weltweit etwa 30 selbständige Firmen mit über 5.000 Mitarbeitern gehören. 2008 erwirtschaftete die Prettl-Gruppe ca. 400 Mio. €.

In den 90er Jahren war Kirsch schon einmal als BHKW-Hersteller am Markt tätig. Nachdem man vor rund 10 Jahren dieses Engagenement kurzfristig eingestellt hatte, ist man nun wieder im BHKW-Bereich aktiv.

Kirsch Mikro-BHKW L 4.12

Mikro-KWK vorgestellt: Das von der Leipziger Verbundnetz Gas AG (VNG) entwickelte und von Kirsch HomeEnergy gebaute Mikro-BHKW wurde 2010 auf der Hannover Messe vorgestellt. Für das sog. “microBHKW L 4.12″  (4 kW_el + 12 kW_th)  ist Kirsch der Lizenznehmer des von der VNG im Rahmen einer Grundlagenentwicklung konzeptionierte und patentierte luftgekühlte Mikro-BHKW. Nach Feldtests mit diversen Stadtwerken steht der Marktstart in 2011 bevor.

Kirsch HomeEnergy: Für die Vermarktung des Mikro-KWK-Systems hat sich Kirsch HomeEnergy extra im Technologiepark des oberbayrischen Seefeld niedergelassen. Von dort soll der Vertrieb des Mikro-BHKW und Aufbau der Service- und Vertriebsmannschaft erfolgen.

Technische Daten Kirsch microBHKW L 4.12

Das microBHKW L 4.12 ist konzipiert für den Einsatz in Ein- oder Zweifamilienhäusern mit einem Gesamtjahreswärmebedarf von 25.000 bis 30.000 kWh – und richtet sich dabei explizit an ältere Gebäude mit technischem Sanierungsbedarf.

	Kirsch microBHKW L 4.12
Anwendungsbereich	Ein- und Zweifamilienhäuser
Brennstoff	Erdgas, Flüssiggas
Brennstoffverbrauch	ca. 1,5 m³/h (Erdgas H bei 4 kWel)
Motor/Antrieb	V2-Zylinder Gas-Otto-Motor (Briggs & Stratton Vanguard)
Hubraum	480 cm³
Drehzahlbereich	ca. 1.900 U/min
Emissionswerte NOx	½ TA Luft
Emissionswerte CO	½ TA Luft
Geräuschniveau	max. 55 dB (A)
elektrische Leistung (Strom)	2,0-3,0-4,0 kW (Laststufen)
thermische Leistung (Wärme)	5,0-12,0 kW (modulierend)
Stromkennzahl	0,33
Wirkungsgrad elektrisch	25%
Gesamtwirkungsgrad	95%
Abmessungen (HxBxT)	127,0 x 67,5 x 79,0 cm
Platzbedarf (BxT)	200,0 x 150,0 cm
Gewicht	200 kg
Vorlauftemperatur	n.v.
Rücklauftemperatur	n.v.
Abgastemperatur	n.v.
Stromanschluss	230 Volt, 50 Hz

Briggs & Stratton Vanguard

Motor: Im Kirsch Mikro-BHKW ist ein Briggs & Stratton Vanguard V2-Zylinder-Gasverbrennungsmotor in Industriespezifikation eingebaut. Von einem Zweizylinder-Motor verspricht sich Kirsch mehr Laufruhe, als von einem Einzylinder, wie ihn z.B. der Dachs von SenerTec einsetzt.

Das Aggregat besitzt einem Hubraum von 480 cm³ und leistet 16 PS (SAE) und 30.6 Nm bei 2.600 U/min. Im Kirsch-BHKW liegt die Drehzahl allerings bei motorschonenden 1.900 U/min. Ein geregelter Katalysator reduziert die Schadstoffemissionen im Abgas des Motosr, der übrigens im Normalfall seine Dienste in einem Aufsitzrasenmäher verrichtet. Briggs & Stratton, der Hersteller des V2-Motors, hat seinen Hauptsitz in Milwaukee/USA und ist der weltweit größte Hersteller von luftgekühlten Benzinmotoren für Gartengeräte.

Luftgekühlt: Als komplett luftgekühltes System ist das Kirsch microBHKW L 4.12 recht einzigartig gegenüber seinen wassergekühlten Wettbewerbern. Diese von Kirsch “Weltneuheit” genannte Lösung basiert auf einer patentgeschützten Wärmeübertragungstechnologie mit  Brennwertnutzung mit der ein Gesamtwirkungsgrad von mindestens 95% erreicht werden soll.

Modulierend: Das Kirsch microBHKW L 4.12 moduliert seine Leistung. Das heißt, dass das System bei einem reduzierten Wärmebedarf nicht einfach ab- und später wieder anschaltet (taktet) sondern über eine verringerte Drehzahl die Leistungsabgabe anpasst und so weiterläuft. Das ist gut für die Anzahl der jährlichen Betriebsstunden und insbesondere für die Stromproduktion. Denn selbst bei “Halbgas” produziert das Kirsch Mikro-BHKW noch 2,0 kW. Auch die wollen erst einmal verbraucht werden – gemäß einer allgemeinen Grundregel bei Mini-KWK-Systemen: die beste Kilowattstunde ist die, die der BHKW-Betreiber selbst verbraucht. Während die Einspeisevergütung nur  rund 4-5 ct/kWh beträgt, vermeidet man bei Selbstnutzung den teuren Strompreis der Stromanbieter, meist so um die 20 ct/kWh.

Kirsch microBHKW L 4.12

Stromgenerator: Der dreipolige luftgekühlte Asynchrongenerator ist mittels eines Transmissionsriemens und einer Riemenscheibenübersetzung mit dem Verbrennungsmotor verbunden.

Regelung: Das Kirsch Mikro-BHKW wird mikroprozessorgesteuert und, wie bei BHKW üblich, wärmegeführt betrieben. Die Steuerung sorgt für eine konstante elektrische Leistung und regelt Funktionen der Heizkreise sowie alle sicherheitsrelevanten Einrichtungen des Mikro-BHKW. Alle Funktionen werden über ein 7-Zoll-Touchscreen-Display gesteuert und kontrolliert.

Beim parallelen Betrieb mehrerer Geräte (Kaskadierung) kann ein Gerät als “Mastergerät” angesteuert werden, das dann die Überwachung weiterer “Slave”-Geräte übernimmt. Eine Kommunikationsschnittstelle für Service oder Monitoring ist entweder durch einen USB-Anschluss oder eine Netzwerkverbindung möglich.

Recht kurze Wartungsintervalle: Das Wartungsintervall wird mit 2.500 Betriebsstunden angegeben. Das ist nicht unkritisch zu sehen. Bei einer guten Auslastung von 5.000 Stunden und mehr wäre mehrmals jährlich eine Wartung durch einen Fachbetrieb notwendig. Laut Kirsch belaufen sich die Wartungskosten auf € 250-300. Dabei werden die folgenden Wartungsarbeiten vorgenommen werden:

• Ölwechsel Verbrennungsmotor (spez. synthetisches Gasmotorenöl)
• Zündkerzen werden kontrolliert / gewechselt
• Luftfilterwechsel
• Riemen kontrolliert / gewechselt
• Ventilspiel kontrollieren
• Wärmetauscher Kontrolle / Reinigung
• evtl. Softwareupdate durchführen
• Fehlerspeicher auslesen

Feldversuch mit Stadtwerken

Die Firma Kirsch führt derzeit zusammen mit dem örtlichen Gasversorger in Berlin ein Pilotprojekt durch. Den Teilnehmern wird parallel zu ihrer bestehenden Heizung ein Mikro-BHKW L 4.12 von Kirsch installiert und zur Nutzung überlassen. Der Feldtest dauert zwei Jahre, Feldtest-Teilnehmer zahlen einmalig pauschal € 1.000 für Installation und Service etc.

Darüberhinaus läuft das Kirsch Mikro-BHKW bei diversen Feldtespartnern, allesamt Regionalversorger:

• Stadtwerke Kusel
• SWT Stadtwerke Trier Versogungs-GmbH
• SWE Energie GmbH
• Pfalzgas GmbH
• Stadtwerke Haldensleben GmbH
• Stadtwerke Annaberg-Buchholz Energie AG
• SWN Stadtwerke Neustadt GmbH
• Erdgas Mittelsachsen GmbH
• EVH GmbH – Energieversorgung Halle GmbH

Marktstart

Der Verkaufsstart ist für Mitte 2011 über autorisierte Fachhändler geplant.

Preis microBHKW L 4.12

Eine definitive Preisstellung liegt zur Zeit noch nicht vor, es wird aber ein Endverbraucherpreis von unter € 10.000 angestrebt. Allerdings ist diese Aussage derzeit noch mit Vorsicht zu geniessen, da der letztendliche Anlagenpreis erfahrungsgemäß gegenüber den ersten Preisankündigungen gerne “nach oben” ausschlägt. So ist z.B. der obligatorische Pufferspeicher bei dieser Preisaussage nicht enthalten.

Kontakt/Adresse

Kirsch GmbH
Vertriebsbüro
Am Technologiepark 8
82229 Seefeld

Tel: 08152 909-000
Fax: 08152 909-022

Web: www.Kirsch-HomeEnergy.de
eMail: info@Kirsch-HomeEnergy.de

Inhaltsübersicht:

• Viessmann – Das Unternehmen
• Technische Daten Vitobloc 200
• Ideale Anwendungsmöglichkeiten
• Referenzen
• Preis Vitobloc 200
• Wartung & Service
• Adresse/Kontakt

Viessmann – Das Unternehmen

Die Viessmann Unternehmensgruppe mit Stammsitz im hessischen Allendorf (Eder) ist einer der international führenden Hersteller von Heiztechnik-Systemen.

Fast 100 Jahre alt: Viessmann wurde bereits 1917 gegründet. 1928 beginnt Johann Viessmann mit dem Bau von Heizkesseln. 1988 verlässt der millionste Vitola-Kessel die Transferstraße in Allendorf. Das Familienunternehmen wird von einem Verwaltungsrat unter Vorsitz des geschäftsführenden Gesellschafters, Dr. Martin Viessmann, geleitet. Die Vissmann Gruppe erzielt einen Jahresumsatz von rund 1,6 Mrd. Euro der zu mehr als 50% im Ausland erwirtschaftet wird.

Internationaler Konzern mit eigenem Flugplatz: Mit 16 Werken in Deutschland, Frankreich, Kanada, Polen, Ungarn, Österreich, der Schweiz und China, mit Vertriebsorganisationen in 37 Ländern sowie weltweit 120 Verkaufsniederlassungen ist Viessmann international ausgerichtet. Insgesamt werden rund 8.900 Mitarbeiter beschäftigt.

Viessmann Verkehrslandeplatz Allendorf - Bild: Viessmann

Die Viessmann Werke GmH & Co leisten sich zur Bearbeitung der internationalen Märkte sogar den Luxus eines eigenen Verkehrslandeplatzes inkl. firmeneigener Jets. Der größte Teil der durchgeführten Flüge dient der Beförderung der Viessmann-Kunden. Sie kommen nach Aussage von Viessmann aus ganz Europa nach Allendorf, um das Unternehmen an seinem Stammsitz zu besuchen.

BHKW-Spezialist “ESS” gekauft: Der Blockheizkraftwerke-Spezialist ESS Energie Systeme & Service GmbH gehört seit August 2008 zur Viessmann Gruppe. Dadurch erweiterte Viessmann seine Produktpalette um gasbetriebene Systeme zur Kraft-Wärme-Kopplung. Neben den Serienprodukten der Reihe “Vitobloc” werden Blockheizkraftwerke auch nach individuellen Kundenvorgaben gefertigt.

Gasbetriebene BHKW: Zum Viessmann Komplettprogramm gehören Blockheizkraftwerke für den Betrieb mit Erd- oder Biogas von 18 bis 401 kWel bzw. von 36 bis 549 kWth.

Technische Daten Vitobloc 200

Viessmann Lieferprogramm: bei denViessmann BHKW der Reihe “Vitobloc” handelt es sich um betriebsbereite Kompaktmodule mit einem einheitlichem Rahmen für die Motor- und Generatoraufnahme, einem einheitlichem Schalldämmgehäuse und einem Regelungssystem (integrierter Schaltschrank und Regelung). Die Module werden nach einem werksseitigen Funktionstest inkl. des Regelungsystems sowie dem heizgas- und abgasseitigen Anschlusszubehörs anschlussfertig geliefert.

Zwei Mini-BHKW: Die Vitobloc Module sind in neun Größen mit einer elektrischen Leistung von 18 bis 401 kWel lieferbar. In die Kategorie der Mini-BHKW (< 50 kWel) fallen die beiden Module Vitobloc 200 EM-18/36 und Vitobloc 200 EM-50/81. Das Mini BHKW EM-18/36 erreicht dank Brennwertnutzung einen Gesamtwirkungsgrad von 96,4 Prozent und empfiehlt sich für Neubau und Modernisierung. Alle Vitobloc 200 sind modulationsfähig.

	Vitobloc 200 EM-18/36	Vitobloc 200 EM-50/81
Anwendungsbereich	Wohnanlagen ab 30 bis 50 Wohneinheiten, mittlere Hotels, Seniorenwohnheime etc.	Kommunale Nahwärmenetze Gewerbe, Institutionen
Brennstoff	Erdgas (Biogas auf Anfrage)	Erdgas (Biogas auf Anfrage)
Brennstoffverbrauch	5,6 Nm³/h (Gas)	14,5 Nm³/h (Gas)
Motor	VW R4-Zyl. Gas-Otto-Motor Typ "BEF"	MAN R4-Zyl. Gas-Otto-Motor Typ "E 0834 E"
Hubraum	1.980 cm³	4.600 cm³
Drehzahlbereich	1.500 min-1	1.500 min-1
Emissionswerte NOx	< 125 mg/Nm³	< 125 mg/Nm³
Emissionswerte CO	< 150 mg/Nm³	< 150 mg/Nm³
Geräuschniveau	mit Schallhaube 62 dB(A)	mit Schallhaube 72 dB(A)
elektrische Leistung (Strom)	18 kW	50 kW
thermische Leistung (Wärme)	36 KW	81 KW
Stromkennzahl	0,50	0,62
Wirkungsgrad elektrisch	32,10%	34,50%
Gesamtwirkungsgrad	96,40%	90,30%
Abmessungen (BxHxT)	89,0 x 122,0 x 194,0 cm (inkl. Schallhauben)	90,0 x 172,0 x 334,0 cm (inkl. Schallhaube und Ablüfter)
Platzbedarf (BxT)
Gewicht	Leergewicht 900 kg, Betriebsgewicht 1.000 kg	Leergewicht 2.000 kg, Betriebsgewicht 2.200 kg
Vorlauftemperatur	k.A.	k.A.
Rücklauftemperatur	Brennwertgerät - erst unter 30°C Rücklauftemperaturanhebung notwendig; Rücklauf max. 65 °C	min. 60°C, max. 70 °C
Abgastemperatur	< 120 °C	< 120 °C
Stromanschluss	400 Volt, 50 Hz	400 Volt, 50 Hz
BAFA-Förderung	Programm derzeit ausgesetzt	Programm derzeit ausgesetzt

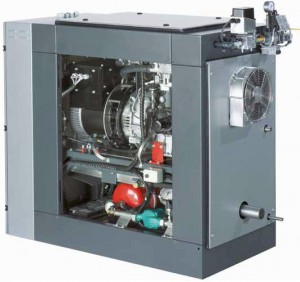

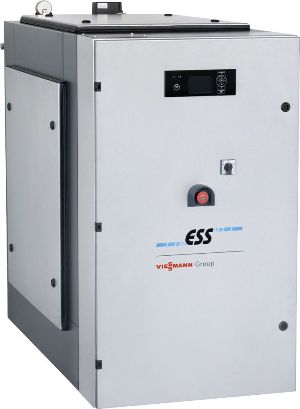

Viessmann Mini-BHKW Vitobloc 200, Modul EM-18/36 - Bild: Viessmann

Auf Anfrage lieferbar: Wer sich für ein Biogas-BHKW oder eine Absorptions-Kältemaschine interessiert, sollte eine individuelle Anfrage an Viessmann richten.

Fernüberwachung: Mit der sog. Telecontrol steht eine Fernüberwachung zur Verfügung, bei der alle Daten des Viessmann BHKW-Moduls (etwa 30 bis 40) übertragen werden können (Fax, E-Mail, SMS). Sie werden zudem in einem Langzeitspeicher archiviert und können grafisch aufbereitet auf jedem beliebigen Windows PC dargestellt werden. Neben der Vollversion gibt es eine Light-Version nur mit Anzeige der aktuellen Werte. Beim Einsatz mehreren Module wird generell eine Vollversion benötigt.

Prinzip: Zur Gebäudebeheizung nutzt das Vitobloc 200, Modul EM-18/36, die Abwärme des Motors und die Wärme aus dem Abgas. Zur Brennwertnutzung wird das Abgas aus dem Vierzylinder-Motor im Abgaswärmetauscher so weit abgekühlt, dass der darin enthaltene Wasserdampf kondensiert. Die so gewonnene zusätzliche Wärme wird an das Heizsystem abgegeben. Für eine lange Nutzungsdauer sind die Ein- und Austrittskammer sowie die Rohrböden des Abgaswärmetauschers aus korrosionsbeständigem Edelstahl.

Netzersatzbetrieb möglich: Das Vitobloc 200 Mini-BHKW wird serienmäßig mit Synchrongenerator und Starterbatterie ausgestattet. Damit kann das BHKW bei Stromausfall kurzfristig im Netzersatzbetrieb gefahren werden.

Max. Heizwasserrücklauftemperatur: Um Störabschaltungen durch zu hohe Heizwasserrücklauftemperaturen zu verhindern, darf die Heizwasserrücklauftemperatur sowohl im Netzersatzbetrieb als auch im Netzparallelbetrieb einen Wert von 65 °C/70 °C nicht überschreiten.

Vitobloc 200 EM 50/81 - Bild: Viessmann

Kondensatwasser-Ablauf: Für das Kondensatwasser ist ein freier Ablauf mit mindestens 3 % Gefälle über Siphon (U-Rohr) mit einer Höhe von ca. 150 mm zur Verhinderung von Abgasaustritt aus dem Kondensatwasserablauf vorzusehen.

Dauerläufer: Die Viessmann BHKW-Module sind für einen Dauerbetrieb mit einer jährlichen Laufzeit von
ca. 8 000 Stunden konzipiert. Das entspricht umgerechnet einer Laufzeit von rund 22 Stunden pro Tag.

Pufferspeicher: Der Betrieb des Vitobloc 200 BHKWs ist ohne Pufferspeicher nur bei stetiger Wärmeabnahme möglich (z.B. Hallenbad/Schwimmbad). Das wirtschaftliche Optimum erreichen BHKW-Module bei langen Laufzeiten im Volllastbetrieb. Das Verhältnis der Betriebsstunden zu den Starts muss mindestens größer als 2 sein, d.h. je Start mindestens zwei Stunden Betrieb. Je größer das Verhältnis Betriebsstunden zu Starts, desto besser. Daher wird i.d.R. ein Wärme-Pufferspeicher eingesetzt, um ein Takten des BHKW-Moduls zu vermeiden, längere Laufzeiten zu erzielen und damit die Wirtschaftlichkeit des BHKWs zu erhöhen. Aus dem voll beladenen Pufferspeicher können auch kurzzeitige Wärmespitzen gedeckt werden (z.B. nach einer Nachtabsenkung oder einer kurzzeitigen Betriebsunterberechnung), so dass die Zuschaltung des Spitzenlastkessels vermieden werden kann. Bei ausreichend großer Dimensionierung des Pufferspeichers und entsprechendem Speichermanagement ist sogar prinzipiell eine stromgeführte Betriebsweise des BHKWs möglich.

Ideale Anwendungsmöglichkeiten

Viessmann sieht für seine doch recht groß diemensionierten BHKW-Module in drei Bereichen ideale Anwendungsmöglichkeiten:

• Nah+ Fernwärme: Wohnsiedlungen, Wohnparks, Gewerbeparks, Contracting, Klöster
• Kommunalbereich: Krankenhäuser, Schulzentren, Schwimmbäder, Altenpflegeheime, Ämter/Behörden, Feuerwehr, Flughäfen, Kurbetriebe, JVA, Hochschulen
• Industrie, Handel und Gewerbe: Verwaltungen, Produktion, Galvanik, Brauerein, Mälzereien, Milchwerke, Gärtnereien, Einkaufszentren, Erlebnisparks, Hotels, Ferienanlagen

Referenzen

Wohnoase Regensburg

Viessmann bzw. ESS haben europaweit bereits rund 800 BHKW-Module ausgeliefert. Zu den jüngsten Referenzprojekten gehört das Wohngebiet “Wohnoase” in Regensburg. Dort versorgt ein zentrales Blockheizkraftwerk mit drei Vitobloc Modulen rund 600 Wohneinheiten sowie 20 Gewerbeeinheiten im eigenständigen
Inselnetz-Betrieb mit Wärme und Strom. Installiert wurden insgesamt drei Vitobloc-Module:

• 2x Vitobloc 200 EM-140/207 (140 kWel, 207 kWth)
• 1x Vitobloc 200 EM-238/363 (238 kWel, 363 kWth)

Weitere Referenzprojekte sind der Centerparc in Tossens oder das Inselbad in Landsberg.

Preis Vitobloc 200

Das Vitobloc 200 EM-50/81 kostet rund 75.000 Euro. Den aktuell gültigen Preis können potenzielle Kunden bei dem regional zuständigen Fachbetrieb erfragen.

Wartung & Service

Viessmann bietet Serviceverträge in drei Abstufungen an:

• 100: Wartungsvertrag mit Lohn-, Reise-, Fahrtkosten. Wahlweise mit/ohne Schmieröl.
• 200: Umfang Wartungsvertrag 100 und zusätzlich Instandsetzung gemäß Instandhaltungsplan und Grundinstandsetzung. Wahlweise mit/ohne Schmieröl.
• 300: Beinhaltet Wartungsverträge 100, 200, Schmieröl und die Störbeseitigung und Durchführung außerplanmäßiger Instandsetzungen. Wahlweise mit außerplanmäßigen Reperaturteilen. Das entspricht einer Garantieverlängerung.

Diese Leistungen werden über eine definierte Laufzeit be- und danach halbjährlich abgerechnet. Da die Reisekosten auf die Preisermittlung wesentlichen Einfluss haben, werden die Angebote kundenspezifisch nach dem aktuellen Stand des Servicenetzes (derzeit bundesweit 12 Servicestützpunkte) durch ESS kalkuliert.

Adresse/Kontakt

ESS Energie Systeme & Service GmbH
Celsiusstrasse 9
86899 Landsberg
Telefon: 08191 9279-0
Telefax: 08191 9279-23
Email: info@ess-landsberg.de
Internet: www.ess-landsberg.de

Viessmann Deutschland GmbH
35107 Allendorf (Eder)
Telefon: 06452 70-0
Telefax: 06452 70-2780
Internet: www.viessmann.de
Anforderung einer Fachberatung

Finden Sie aus der Vielzahl aller in Deutschland verfügbaren Mini-BHKW Ihren Favoriten. Mit nur einem Klick und zwei Schiebereglern reduzieren Sie die unübersichtliche Masse aller deutschen Mini-BHKW auf nur die Mini-BHKW, die für Sie wirklich relevant sind! Wenn Sie zu Ihrer ganz persönlichen Auswahl gefunden haben, gelangen Sie mit einem weiteren Klick auf die Anbieterseite mit weiteren technischen Infos und den Kontakt-Daten des Herstellers.

TIPP: Ein Klick auf den favorisierten Brennstoff bringt meist schon das gewünschte Ergebnis

BHKW-Übersicht
